BGP 浮动 IP 跨 L2 分段网络¶
基本原理是 L2 连接将绑定到单个机架。机架交换机之外的所有内容都将使用 BGP 路由。为了执行 BGP 宣告，利用 neutron-dynamic-routing。

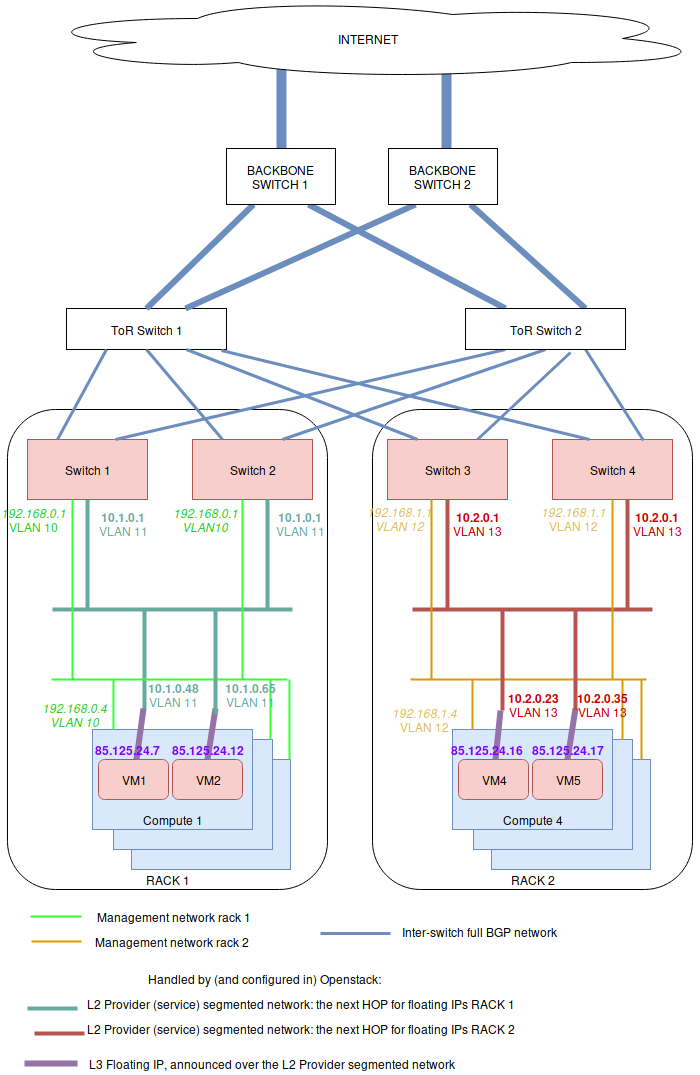

为此，在每个机架上，服务器都配置了不同的管理网络，每个机架使用一个 VLAN ID（下图中的浅绿色和橙色网络）。请注意，每个机架使用唯一的 VLAN ID 并非强制性的，也可以在所有机架上使用相同的 VLAN ID。这里的重点只是隔离 L2 分段（通常，每个机架交换机之间的路由将通过 BGP 完成，没有 L2 连接）。
在 OpenStack 侧，必须设置一个提供商网络，该网络为每个机架使用不同的子网范围和 VLAN ID。这包括
一个地址范围
与命名物理网络关联的该网络的一些网络分段
使用该地址范围的子网池
每个分段一个提供商网络子网（每个子网+分段对匹配一个机架物理网络名称）
一个分段附加到特定的 VLAN 和物理网络名称。在上面的图中，提供商网络由 2 个子网表示：深绿色和红色。深绿色子网位于一个网络分段上，红色子网位于另一个网络分段上。这两个子网的子网服务类型都是“network:floatingip_agent_gateway”，因此它们不能直接由虚拟机使用。
在所有这些之上，添加一个没有分段的浮动 IP 子网，该子网跨越所有机架。此子网必须具有以下服务类型
network:routed
network:floatingip
network:router_gateway
由于 network:routed 子网未绑定到分段，因此它可以在所有机架上使用。由于 provider 网络使用服务类型 network:floatingip 和 network:router_gateway，因此该子网只能用于浮动 IP 和路由器网关，这意味着使用分段的子网将用作浮动 IP 网关（即：到达这些浮动 IP / 路由器外部网关的下一跳）。
配置 Neutron API 侧¶
在控制器侧（即 API 和 RPC 服务器），只需安装 Neutron Dynamic Routing Python 库（例如，在 Debian 的情况下，将是 neutron-dynamic-routing-common 和 python3-neutron-dynamic-routing 包）。除此之外，必须将“segments”和“bgp”添加到 service_plugins 列表中的插件中。例如在 neutron.conf 中
[DEFAULT]
service_plugins=router,metering,qos,trunk,segments,bgp
BGP 代理¶
必须安装 neutron-bgp-agent。最好在每个机架上的任何机器上安装两次（这并不重要）。然后，这些 BGP 代理中的每一个都将与一个交换机建立会话，并通告所有 BGP 配置。
设置与交换机的 BGP 对等¶
必须创建一个代表网络设备的对等体。然后，需要创建一个匹配的 BGP speaker。然后，BGP speaker 必须与一个 dynamic-routing-agent 关联（在我们的示例中，dynamic-routing agent 在 compute 1 和 4 上运行）。最后，将对等体添加到 BGP speaker，以便 speaker 向网络设备启动 BGP 会话。
$ # Create a BGP peer to represent the switch 1,
$ # which runs FRR on 10.1.0.253 with AS 64601
$ openstack bgp peer create \
--peer-ip 10.1.0.253 \
--remote-as 64601 \
rack1-switch-1
$ # Create a BGP speaker on compute-1
$ BGP_SPEAKER_ID_COMPUTE_1=$(openstack bgp speaker create \
--local-as 64999 --ip-version 4 mycloud-compute-1.example.com \
--format value -c id)
$ # Get the agent ID of the dragent running on compute 1
$ BGP_AGENT_ID_COMPUTE_1=$(openstack network agent list \
--host mycloud-compute-1.example.com --agent-type bgp \
--format value -c ID)
$ # Add the BGP speaker to the dragent of compute 1
$ openstack bgp dragent add speaker \
${BGP_AGENT_ID_COMPUTE_1} ${BGP_SPEAKER_ID_COMPUTE_1}
$ # Add the BGP peer to the speaker of compute 1
$ openstack bgp speaker add peer \
compute-1.example.com rack1-switch-1
$ # Tell the speaker not to advertize tenant networks
$ openstack bgp speaker set \
--no-advertise-tenant-networks mycloud-compute-1.example.com
如果部署使用 bonding（以及交换机之间的 LACP），可以对同一机架上的第二个机器重复此操作，如上图所示。它也可以在每个机架上完成。一种部署方法是在每个机架中选择两台计算机（例如，一个计算节点和一个网络节点），并在它们上安装 neutron-dynamic-routing-agent，以便它们可以“与”机架的两个交换机通信。所有这些都取决于交换机侧的配置。您可能只需要与整个部署中的两个 ToR 机架通信。您必须知道的是，您可以部署尽可能多的 dynamic-routing agent，并且一个 agent 可以与单个设备通信。
设置物理网络名称¶
在设置提供商网络之前，必须在每个主机中根据机架名称设置物理网络名称。在计算或网络节点上，这在 /etc/neutron/plugins/ml2/openvswitch_agent.ini 中使用 bridge_mappings 指令完成
[ovs]
bridge_mappings = physnet-rack1:br-ex
以这种方式创建的所有物理网络也必须添加到 neutron-server 的配置中（即：neutron-api 和 neutron-rpc-server 都使用它）。例如，使用 3 个机架，/etc/neutron/plugins/ml2/ml2_conf.ini 的外观如下
[ml2_type_flat]
flat_networks = physnet-rack1,physnet-rack2,physnet-rack3
[ml2_type_vlan]
network_vlan_ranges = physnet-rack1,physnet-rack2,physnet-rack3
完成此操作后，可以使用 physnet-rack1 作为“物理网络”创建提供商网络。
设置提供商网络¶
提供商网络范围内的所有内容都将通过 BGP 进行通告。以下是如何创建网络范围
$ # Create the address scope
$ openstack address scope create --share --ip-version 4 provider-addr-scope
然后，可以使用上面设置的物理网络名称创建网络
$ # Create the provider network that spawns over all racks
$ openstack network create --external --share \
--provider-physical-network physnet-rack1 \
--provider-network-type vlan \
--provider-segment 11 \
provider-network
这会自动创建一个网络 AND 一个分段。虽然默认情况下，此分段没有名称，这不太方便。但是可以通过以下方式更改此名称
$ # Get the network ID:
$ PROVIDER_NETWORK_ID=$(openstack network show provider-network \
--format value -c id)
$ # Get the segment ID:
$ FIRST_SEGMENT_ID=$(openstack network segment list \
--format csv -c ID -c Network | \
q -H -d, "SELECT ID FROM - WHERE Network='${PROVIDER_NETWORK_ID}'")
$ # Set the 1st segment name, matching the rack name
$ openstack network segment set --name segment-rack1 ${FIRST_SEGMENT_ID}
设置第二个分段¶
将附加到我们提供商网络的第二个分段是这样创建的
$ # Create the 2nd segment, matching the 2nd rack name
$ openstack network segment create \
--physical-network physnet-rack2 \
--network-type vlan \
--segment 13 \
--network provider-network \
segment-rack2
设置用于 BGP 下一跳路由的提供商子网¶
这些子网将在不同的机架中使用，具体取决于机器中使用的物理网络。为了使用地址范围，必须使用子网池。以下是如何创建包含稍后在创建子网时使用的两个范围的子网池
$ # Create the provider subnet pool which includes all ranges for all racks
$ openstack subnet pool create \
--pool-prefix 10.1.0.0/24 \
--pool-prefix 10.2.0.0/24 \
--address-scope provider-addr-scope \
--share \
provider-subnet-pool
然后，这样创建两个子网。在此示例中，我们将网关保留在 .1 中，DHCP 服务器保留在 .2 中，以及 .253 +.254，因为这些地址将由交换机用于 BGP 通告
$ # Create the subnet for the physnet-rack-1, using the segment-rack-1, and
$ # the subnet_service_type network:floatingip_agent_gateway
$ openstack subnet create \
--service-type 'network:floatingip_agent_gateway' \
--subnet-pool provider-subnet-pool \
--subnet-range 10.1.0.0/24 \
--allocation-pool start=10.1.0.3,end=10.1.0.252 \
--gateway 10.1.0.1 \
--network provider-network \
--network-segment segment-rack1 \
provider-subnet-rack1
$ # The same, for the 2nd rack
$ openstack subnet create \
--service-type 'network:floatingip_agent_gateway' \
--subnet-pool provider-subnet-pool \
--subnet-range 10.2.0.0/24 \
--allocation-pool start=10.2.0.3,end=10.2.0.252 \
--gateway 10.2.0.1 \
--network provider-network \
--network-segment segment-rack2 \
provider-subnet-rack2
请注意服务类型。network:floatingip_agent_gateway 确保这些子网仅用作网关（即：下一个 BGP 跳）。可以对每个新机架重复上述操作。
添加用于 VM 浮动 IP 和路由器网关的子网¶
每次需要为浮动 IP 和路由器网关创建新子网时，都需要这样做。首先，将范围添加到子网池中，然后创建子网本身
$ # Add a new prefix in the subnet pool for the floating IPs:
$ openstack subnet pool set \
--pool-prefix 203.0.113.0/24 \
provider-subnet-pool
$ # Create the floating IP subnet
$ openstack subnet create vm-fip \
--service-type 'network:routed' \
--service-type 'network:floatingip' \
--service-type 'network:router_gateway' \
--subnet-pool provider-subnet-pool \
--subnet-range 203.0.113.0/24 \
--network provider-network
服务类型 network:routed 确保我们使用通过提供商网络通告 IP 的 BGP。network:floatingip 和 network:router_gateway 将这些 IP 的使用限制为浮动 IP 和路由器网关。
设置 BGP 通告¶
需要将提供商网络添加到每个 BGP speaker。这意味着每次设置新机架时，都必须将提供商网络添加到该机架的 2 个 BGP speaker。
$ # Add the provider network to the BGP speakers.
$ openstack bgp speaker add network \
mycloud-compute-1.example.com provider-network
$ openstack bgp speaker add network \
mycloud-compute-4.example.com provider-network
在此示例中，我们选择了也在运行 neutron-dynamic-routing-agent 守护程序的两个计算节点。
每个项目操作¶
这可以由每个客户完成。子网池不是必需的，但很好用。通常，客户网络不会通过 BGP 通告（但如果需要可以这样做）。
$ # Create the tenant private network
$ openstack network create tenant-network
$ # Self-service network pool:
$ openstack subnet pool create \
--pool-prefix 192.168.130.0/23 \
--share \
tenant-subnet-pool
$ # Self-service subnet:
$ openstack subnet create \
--network tenant-network \
--subnet-pool tenant-subnet-pool \
--prefix-length 24 \
tenant-subnet-1
$ # Create the router
$ openstack router create tenant-router
$ # Add the tenant subnet to the tenant router
$ openstack router add subnet \
tenant-router tenant-subnet-1
$ # Set the router's default gateway. This will use one public IP.
$ openstack router set \
--external-gateway provider-network tenant-router
$ # Create a first VM on the tenant subnet
$ openstack server create --image debian-10.5.0-openstack-amd64.qcow2 \
--flavor cpu2-ram6-disk20 \
--nic net-id=tenant-network \
--key-name yubikey-zigo \
test-server-1
$ # Eventually, add a floating IP
$ openstack floating ip create provider-network
+---------------------+--------------------------------------+
| Field | Value |
+---------------------+--------------------------------------+
| created_at | 2020-12-15T11:48:36Z |
| description | |
| dns_domain | None |
| dns_name | None |
| fixed_ip_address | None |
| floating_ip_address | 203.0.113.17 |
| floating_network_id | 859f5302-7b22-4c50-92f8-1f71d6f3f3f4 |
| id | 01de252b-4b78-4198-bc28-1328393bf084 |
| name | 203.0.113.17 |
| port_details | None |
| port_id | None |
| project_id | d71a5d98aef04386b57736a4ea4f3644 |
| qos_policy_id | None |
| revision_number | 0 |
| router_id | None |
| status | DOWN |
| subnet_id | None |
| tags | [] |
| updated_at | 2020-12-15T11:48:36Z |
+---------------------+--------------------------------------+
$ openstack server add floating ip test-server-1 203.0.113.17
Cumulus 交换机配置¶
由于 Neutron 的工作方式，对于与 IP 地址关联的每个新端口，都会发出 GARP，以告知交换机新的 MAC / IP 关联。不幸的是，这会使交换机感到困惑，它们可能会认为应该使用本地 ARP 表来路由数据包，而不是将其交给下一跳进行路由。明确的解决方案是修补 Neutron，使其停止为具有 network:routed 服务类型的任何子网上的任何端口发送 GARP。这种修补程序很难编写，但幸运的是，有一个有效的修复程序（至少对于 Cumulus 交换机而言）。以下是如何操作。
在 /etc/network/switchd.conf 中，我们更改以下内容
# configure a route instead of a neighbor with the same ip/mask
#route.route_preferred_over_neigh = FALSE
route.route_preferred_over_neigh = TRUE
然后只需重新启动 switchd
systemctl restart switchd
这将重新启动交换机的 ASIC，因此在没有交换机冗余的情况下执行此操作可能很危险（因此在执行此操作时请小心）。如果每个机架都有 2 个交换机，则完全安全的程序如下
# save clagd priority
OLDPRIO=$(clagctl status | sed -r -n 's/.*Our.*Role: ([0-9]+) 0.*/\1/p')
# make sure that this switch is not the primary clag switch. otherwise the
# secondary switch will also shutdown all interfaces when loosing contact
# with the primary switch.
clagctl priority 16535
# tell neighbors to not route through this router
vtysh
vtysh# router bgp 64999
vtysh# bgp graceful-shutdown
vtysh# exit
systemctl restart switchd
clagctl priority $OLDPRIO
验证¶
如果一切顺利，浮动 IP 将通过提供商网络通过 BGP 进行通告。这是一个示例，其中在 2 个机架上部署了 4 个 VM。Neutron 在这里选择分段网络上的 IP 作为 Nexthop。
$ # Check the advertized routes:
$ openstack bgp speaker list advertised routes \
mycloud-compute-4.example.com
+-----------------+-----------+
| Destination | Nexthop |
+-----------------+-----------+
| 203.0.113.17/32 | 10.1.0.48 |
| 203.0.113.20/32 | 10.1.0.65 |
| 203.0.113.40/32 | 10.2.0.23 |
| 203.0.113.55/32 | 10.2.0.35 |
+-----------------+-----------+
