基于 ETSI NFV-SOL001 的 VNF 描述符 (VNFD)¶

本文档描述了如何基于 ETSI NFV-SOL001 v2.6.1 创建 VNFD 文件。VNFD 使用定义在 TOSCA-Simple-Profile-yaml-v1.2 中的一个或多个 TOSCA 服务模板建模。VNFD 是 VNF 包的一个组件，并采用 YAML 格式的文件。

VNFD 由四种不同类型的文件组成

类型定义文件 - 定义每个资源的属性。拓扑模板文件 - 描述 VNF 的实际设计。

ETSI NFV 类型定义文件
用户定义的类型定义文件
顶级拓扑模板文件
带有部署风味的拓扑模板文件

示例

Definitions/
      !---- etsi_nfv_sol001_common_types.yaml
      !---- etsi_nfv_sol001_vnfd_types.yaml
      !---- vnfd_top.yaml
      !---- vnfd_df_1.yaml
      !---- ..
      !---- vnfd_df_x.yaml
      !---- vnfd_types.yaml

部署风味模型¶

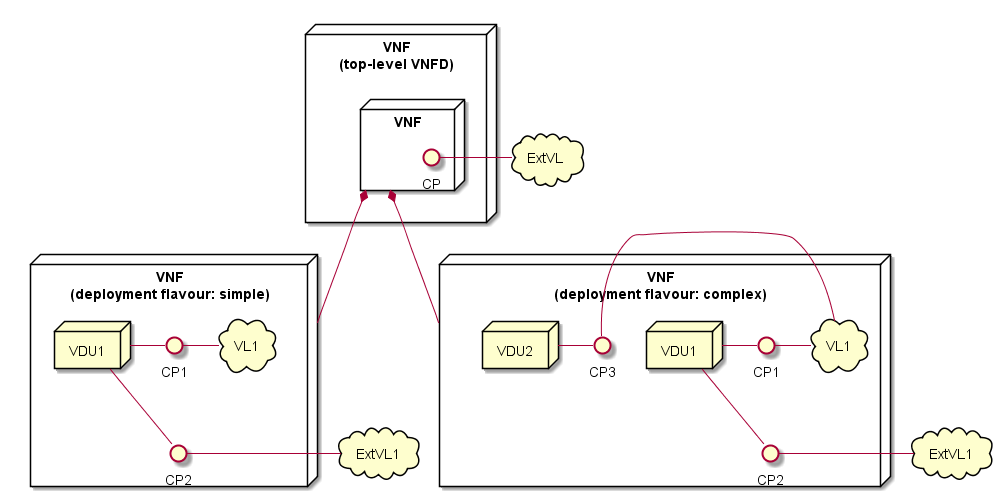

为了使用 VNFD 设计 VNF，“部署风味模型”很有帮助。以下是一个示例模型

顶级拓扑模板文件描述了 VNF 的抽象设计。在该示例中，VNF 具有一个连接点 (CP) 到外部虚拟链路 (ExtVL)。CP 和虚拟链路 (VL) 分别映射到端口和虚拟网络。

VNF 的实际设计在带有部署风味的拓扑模板文件中描述。在该示例中，提供了两种不同的部署风味：“简单”和“复杂”。“简单”仅具有一个虚拟化部署单元 (VDU)，它代表一个 VM，而“复杂”具有两个 VDU。可以为 VNF 设计多个带有部署风味的拓扑。部署的拓扑通过实例化请求参数中的部署风味 ID 来指定。

类型定义文件¶

类型定义文件包含在 service template 文件中出现的所有必需的“类型”。在 拓扑模板文件中描述的资源在 类型定义文件中定义为“类型”。

在 NFV-SOL001 v2.6.1 中有九组类型定义。

数据类型：data_types
工件类型：artifact_types
能力类型：capability_types
需求类型：requirements_types
关系类型：relationship_types
接口类型：interface_types
节点类型：node_types
组类型：group_types
策略类型：policy_types

1. ETSI NFV 类型定义文件¶

ETSI NFV 提供了两个类型定义文件 [1]，其中包含在 NFV-SOL001 v2.6.1 中定义的所有类型定义。这些文件通常从顶级服务模板文件导入。

2. 用户定义的类型定义文件¶

用户可以从 NFV-SOL001 v2.6.1 扩展他们自己的类型定义。在大多数情况下，用户需要扩展 tosca.nodes.nfv.VNF 来定义您的 VNF 节点类型。文件中的内容是

tosca_definitions_version - 始终为“tosca_simple_yaml_1_2”。
description - 是文件的描述。
imports - 是来自 ETSI NFV 的类型定义文件。
node_types - 是描述扩展 tosca.nodes.nfv.VNF 以定义您的 VNF 的关键。
(可选) data_types - 是定义您自己的数据类型的关键。

在 node_types 字段中描述的 tosca.nodes.nfv.VNF 类型在 NFV-SOL001 v2.6.1 的 6.8.1 节中定义。其必需属性是

descriptor_id - 是“VNFD ID”，并在创建 VNF 实例时需要。
descriptor_version - 是 VNFD 的版本。
provider - 是提供 VNFD 的提供商的名称。
product_name - 是 VNF 的名称。
software_version* - 是 VNF 的软件版本。
vnfm_info - 用于标识与 VNFD 的此版本中描述的 VNF 兼容的 VNFM。默认值可以是“Tacker”。
flavour_id - 是在实例化中使用部署风味的 ID。
flavour_description - 是部署风味的描述。默认值可以是“” (空字符串)。

注意

在 NFV-SOL001 v2.6.1 的 6.8.1 节中指出，descriptor_id 字符串应为 UUID (IETF RFC 4122：“通用唯一标识符 (UUID) URN 命名空间”)。Tacker 建议根据 NFV-SOL001 v2.6.1 使用 UUID，但 vnfdId 在 NFV-SOL002 v3.3.1 / NFV-SOL003 v3.3.1 没有格式限制，因此也支持任何单字节字符字符串（包括字母、数字、空格、连字符、下划线和句点）。

拓扑模板文件¶

拓扑模板文件描述 VNF 的拓扑。拓扑使用以下内容定义

tosca_definitions_version - 始终为“tosca_simple_yaml_1_2”。
description - 是文件的描述。
imports - 是来自 ETSI NFV 和用户定义的类型定义文件的类型定义文件。
topology_template - 使用节点模板描述 VNF 的拓扑。

topology_template 字段在 TOSCA-Simple-Profile-yaml-v1.2 的 3.9 节中定义。所有键都是可选的，但有些键对于描述拓扑很重要

(可选) description - 是文件的描述。
inputs - 是输入参数列表。
node_templates - 是节点模板定义列表。
(可选) relationship_templates - 是关系模板列表。
groups - 是组定义列表，其成员是在同一拓扑模板中定义的节点模板。
policies - 是策略定义列表。
outputs - 是输出参数列表。
substitution_mappings - 是一个声明，它将拓扑模板作为节点类型的实现导出。
(可选) workflows - 是拓扑模板的命令式工作流定义映射。

3. 顶级拓扑模板文件¶

顶级拓扑模板文件描述了 VNF 的抽象设计。在此文件中，node_template 提供了从 tosca.nodes.nfv.VNF 派生的用户定义的 VNF 类型。该文件包括

tosca_definitions_version: tosca_simple_yaml_1_2
description: 此文件的描述。
imports
- etsi_nfv_sol001_common_types.yaml
- etsi_nfv_sol001_vnfd_types.yaml
- <用户定义的类型定义文件>
topology_template
- inputs:
  - selected_flavour: 在实例化中选择的部署风味
- node_templates:
  - <VNF 的名称>
    - type: 从 tosca.nodes.nfv.VNF 派生的用户定义的 VNF 类型
    - properties
      - descriptor_id: 用户创建的 VNFD ID
      - descriptor_version: VNFD 的版本
      - provider: 提供商的名称
      - product_name: 产品名称
      - software_version: VNF 软件的版本
      - vnfm_info: [“Tacker”]
      - flavour_id: { get_input: selected_flavour }
    - requirements: 在带有部署风味的较低级别的拓扑模板中提供的属性

注意

所需的属性在 NFV-SOL001 v2.6.1 的 6.8.1 节中定义。flavour_description 在较低级别的拓扑模板中提供，此处不包括。

4. 带有部署风味的拓扑模板文件¶

较低级别的拓扑模板提供部署风味 ID 及其 VNF 的详细设计。使用 substitution_mappings 键引用来自 tosca.nodes.nfv.VNF 的用户定义的 VNF 类型的 VNF 的抽象设计，并在 node_templates 中添加了一些属性。 node_templates 字段包含详细资源，例如 VDU 和 CP。该文件包括

tosca_definitions_version: tosca_simple_yaml_1_2
description: 此文件的描述。
imports
- etsi_nfv_sol001_common_types.yaml
- etsi_nfv_sol001_vnfd_types.yaml
- <用户定义的类型定义文件>
topology_template
- inputs:
  - descriptor_id: 用户创建的 VNFD ID
  - provider: 提供商的名称
  - product_name: 产品名称
  - software_version: VNF 软件的版本
  - descriptor_version: VNFD 的版本
  - vnfm_info: 标识兼容的 VNFM
  - flavour_id: 部署风味 ID
  - flavour_description: 部署风味的描述。
- substitution_mappings:
  - node_type: 用户定义的 VNf 类型
  - properties
    - flavour_id: 此文件的部署风味
  - requirements
    - virtual_link_external: 用于外部网络的 CP 和 VL 列表
- node_templates:
  - VNF 资源
  - VDU 资源
  - CP 资源
  - VL 资源
  - 其他资源
- 策略:
  - 扩展资源
  - 亲和资源
  - 其他资源

注意

substitution_mappings 中的 requirements 字段描述了抽象 VNF 的外部网络拓扑。在部署风味章节的示例中，virtual_link_external 可以是 [CP, ExtVL] 的列表。
